涂料施工學(xué)院
【山東新佳】真石漆施工常見的五大問題及解決方案
添加時間：2015.03.29 來源：新佳涂料 瀏覽次數(shù)：
真石漆施工常見五大問題：遇水發(fā)白 抗水性差、噴涂飛濺 ，浪費嚴(yán)重、真石漆發(fā)、真石漆變黃、漆膜過軟。對于這五大問題山東新佳給您解決方案，希望能給您幫助?。?！

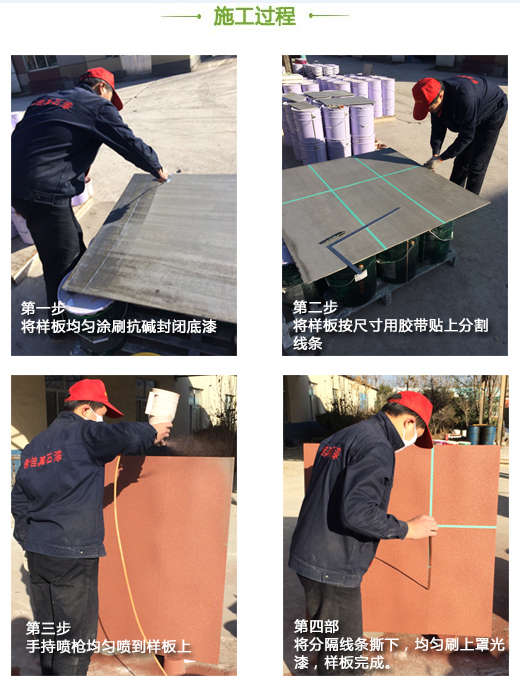

真石漆從原料選購、配方、生產(chǎn)到施工是一個完整的體系。質(zhì)量控制上具有高度的專業(yè)性和系統(tǒng)性，任何一個環(huán)節(jié)或細(xì)微的細(xì)節(jié)做不到位，都會直接影響到成品的裝飾效果。我們特別總結(jié)了真石漆在應(yīng)用過程中最常見的五大問題及解決方法。
一、遇水發(fā)白 抗水性差
市場上一些真石漆經(jīng)過雨水沖刷和浸泡后會明顯發(fā)白，天氣晴朗后又恢復(fù)原來的狀態(tài)，這是真石漆抗水性差的直接表現(xiàn)。
原因一：乳液品質(zhì)較低
低檔或低價位乳液為了增加乳液的穩(wěn)定性，往往會加入過量的表面活性劑，這些表面活性劑會大大降低乳液本身的耐水性。
原因二：乳液用量過低
高品質(zhì)的乳液價格較高，廠家為了節(jié)約成本，只添加少量的比例乳液，從而使得真石漆干燥后漆膜疏松、不夠致密，漆膜吸水率比較大，黏結(jié)強度也相應(yīng)降低，一旦遇到長時間的陰雨天氣，雨水就會滲透到漆膜里，導(dǎo)致真石漆發(fā)白。
原因三：增稠劑過量
一些廠家在制造真石漆時，往往會加入大量的羧甲基纖維素、羥乙基纖維素等作為增稠劑，這些物質(zhì)都屬于水溶性或親水性，涂料成膜后留在圖層中，大大降低涂層的耐水性能。
解決方法：
1、選擇優(yōu)質(zhì)乳液
選用耐水性非常優(yōu)良的高分子丙烯酸聚合物作為成膜物質(zhì)，從源頭上提高真石的耐水性。
2、增加乳液比例
增加乳液的比例含量，對真石漆乳液的添加量做大量的對比試驗，確保真石漆施工后得到一個致密完整的漆膜，阻擋雨水的侵襲。
3、調(diào)整親水物質(zhì)配比
為保證產(chǎn)品的穩(wěn)定性和施工性，添加纖維素等親水物質(zhì)是必需的，關(guān)鍵是找到一個精確的平衡點，這就需要通過大量反復(fù)的試驗，研究纖維素等親水性物質(zhì)的合理配比。既保證產(chǎn)品的效果，又能將對耐水性的影響降到最低。山東新佳真石漆已通過大量的試驗找到了合理的配比和添加量，從根本上保證了產(chǎn)品的耐水性。
二、噴涂飛濺 浪費嚴(yán)重
有些真石漆在進行噴涂時會掉砂，甚至?xí)奶庯w濺，嚴(yán)重時可浪費1/3左右。
原因一：碎石級配不當(dāng)
真石漆中天然碎石顆粒不能采用均勻大小的顆粒，必需采用不同大小不同的顆?；旌洗钆?，如果采用均勻顆?；蝾w粒搭配不合理，均會造成噴涂飛濺。
原因二：施工操作不當(dāng)
可能是噴槍口徑太大、噴槍壓力選擇不當(dāng)?shù)纫蛩匾矔斐娠w濺。
原因三：涂料稠度不當(dāng)
涂料稠度調(diào)制不當(dāng)也會造成噴涂時掉砂和飛濺，嚴(yán)重浪費材料。
解決方法：
1、調(diào)整碎石級配
山東新佳真石漆通過大量的研究發(fā)現(xiàn)，過多使用粒徑小的天然碎石會使漆膜表面質(zhì)感偏低;過度使用粒徑大的碎石，則容易造成飛濺和掉砂，只有按一定級數(shù)配比，才能達到均勻統(tǒng)一。山東新佳真石漆現(xiàn)已成功掌握了碎石的級配原理，有效改善了施工飛濺浪費的同時，更保證了漆膜的質(zhì)感和美觀。
2、調(diào)整施工操作
如果是噴槍原因，則需要調(diào)整噴槍口徑和壓力。
3、調(diào)整涂料稠度
如果是涂料稠 度造成原因，則需要調(diào)整稠度。
三：真石漆發(fā)花
原因一：基層酸堿度的影響，酸堿度大于9，就會導(dǎo)致發(fā)花現(xiàn)象。
原因二：施工過程中薄厚不均勻容易出現(xiàn)發(fā)花，此外真石漆噴涂用量過少、漆膜太薄也會造成發(fā)花現(xiàn)象。
解決方法：
1、嚴(yán)格控制基層酸堿度，使用抗堿封閉底漆做封底處理，防止堿性物質(zhì)析出。
2、嚴(yán)格執(zhí)行正常施工用量，不偷工減料，正常的真石漆理論涂布量為4.5~5.5kg/平米
3、按合理比例控制作為增稠劑的纖維素含量。
四、真石漆黃變
真石漆黃變簡單來講就是顏色發(fā)黃，影響美觀。
主要原因：生產(chǎn)商采用了較差的丙烯酸乳液作為粘結(jié)劑，乳液經(jīng)過太陽紫外線照射會發(fā)生分解，析出有色物質(zhì)，最終造成黃變現(xiàn)象。
解決方法：選用優(yōu)質(zhì)乳液作為粘結(jié)劑，提高產(chǎn)品品質(zhì)。
五、漆膜過軟
主要原因：合格的真石漆漆膜會很硬，用指甲無法扣動。漆膜太軟主要是由于乳液選擇不當(dāng)或含量較低，造成漆膜成膜時的涂層不夠緊密。
解決方法：制造真石漆，不能選用與制造乳膠漆相同的乳液，應(yīng)選擇粘結(jié)力較高、成膜溫度更低的復(fù)合溶液。
24小時客戶客服熱線 如果您對真石漆感興趣或想了解，請給我們留言或致電
網(wǎng)址：http://www.sdxjq.com http://www.xjzsq.com http://m.ssjdgold.cn
聯(lián)系電話 ：400-699-0737 18663737842 濟南市歷城區(qū)王舍人鎮(zhèn)沙河工業(yè)園一號
山東新佳——您全程貼心采購顧問！
《推薦閱讀》
----- 責(zé)任編輯：新佳真石漆-采購顧問
版權(quán)所有http://m.ssjdgold.cn(山東新佳)轉(zhuǎn)載請注明出處
上一涂料施工學(xué)院： 專業(yè)生產(chǎn)真石漆廠家新佳如何區(qū)分巖片真石漆與真石漆
下一涂料施工學(xué)院： 外墻真石漆加水稀釋的施工誤區(qū)【山東新佳】
